さて、建築士と何回も打合せをして、数週間たって、図面ができあがりました。いよいよとあなたの夢が現実になってゆく最もワクワクする瞬間ではないでしょうか。
　しかし、できあがってきた図面が専門用語と記号だらけで全く解らない、見る気もしないという方もいるのではないでしょうか。そして、わからないまま、工事が始まって、出来上がってゆくのを見ているうちに自分のイメージしたものと違うというトラブルもしばしば発生します。
　こうことを防ぐためにどうしたら良いのでしょうか。そのためには、あなた自身が図面を見るための知識を持つことが必要です。細かい専門的なことまで知る必要はないと思います。あなたが建築士に要望した事が、本当に伝わっているかどうか、あなたのイメージしているライフスタイル通りの家がほんとにできるのか。その程度が確認できればいいのではないかと思います。そのための図面の見方を説明します。　

基本設計図
　基本設計図とは、最初に要望・イメージを建築士に伝えたラフなプランを描いた図面で、基本設計で設計契約をします。実施設計は、基本設計図に基づいて設計をします。基本設計図は、平面図・立面図・透視図(完成予想図)程度しか描かれないのが普通です。

実施設計図
　基本設計図でもって、設計契約したならば、本格的に実施設計に移ります。この実施設計図には、事細かく、実際にどう工事を行ってゆくのか、建築主の要望・設計者の意図が指示されています。
　実施設計図に基づいて、施工会社が見積・工事を行います。実施設計図には、多い場合なら100枚くらいの図面の枚数になります。どんな図面があるのかといいますと、

　また、鉄筋コンクリート造・鉄骨造ならば、この他に、鉄筋・鉄骨リスト・配筋リスト・架構図などの構造図があります。
　一般的に、建築主は、仕上表・配置図・平面図・立面図・展開図・外構図くらいを理解できればいいと思います。この部分をおろそかにすると、後でイメージと全然違うと、後悔することにもなりかねませんので、しっかりと勉強して下さい。　他の図面に関しては、施工会社が見積・施工するときに必要な情報ですので、建築士から説明を受ける程度で良いと思います。

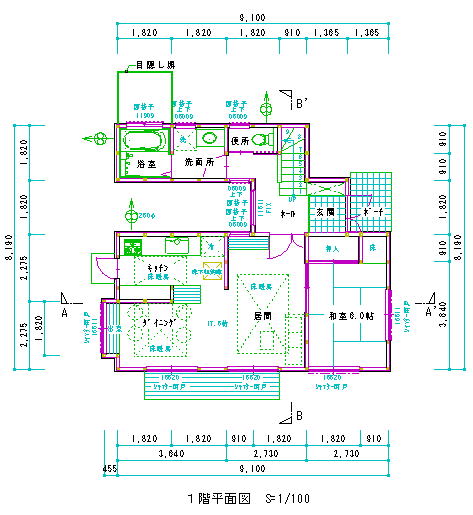

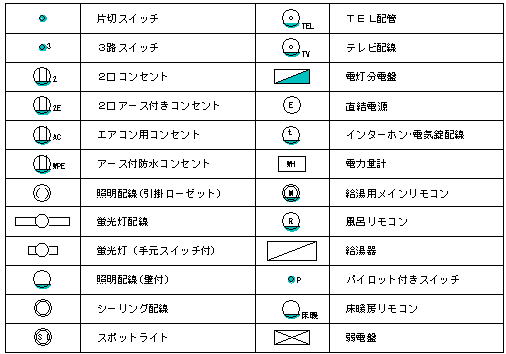

　また、図面を読み取るために、ある程度の図面表示記号を理解する必要があります。

その他（透視図・模型

　以上が図面についての説明なのですが、その他にどんな家ができるのかを知る手段として、透視図(パース)や模型があります。透視図は、よくマンションの広告や工事現場に貼ってある看板についているのですが、完成予想図としてよくスケッチが描かれていますがその事です。第三者には、形は色などの雰囲気が一番よく伝わるのですが、全てが表現しきれません。
　また、模型ですが、複雑な建物になればなるほどその雰囲気がよく伝わってきます。しかし、透視図と同じように細かい部分の表現までわかりません。

３Ｄで描いた透視図（パース）

　設計士は、出来上がりのイメージを建築主に伝えるためにあらゆる手段を使います。建築主であるあなたは、そのイメージが確実に解るまで、工事を進めてはいけません。もし、解らない部分があれば、はっきりと設計士に、ここの部分を説明してください、図面・透視図・模型などを見せて下さい、と頼めば良いと思います。曖昧なままで、工事が始まって、出来てからやり直しとなるとその費用・時間・労力など大変なことになります。
